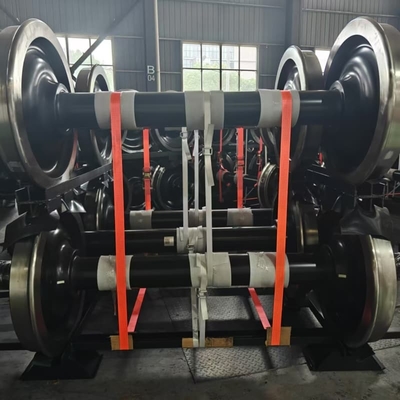

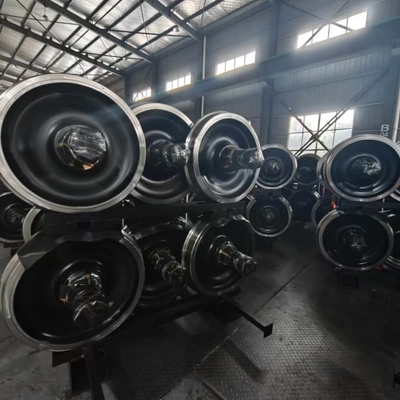

840mm 철도 바퀴 세트 와건 22.9T/25T 바퀴 세트

840mm 휠셋 Wagon Bogie, Wagon 휠셋

철도 휠 세트 840mm 휠 세트 IRS-R19/93에 따라

840mm 휠셋

자세한 사항:

브랜드:레일테코

원산지:중국

적용:차차용 휠 세트

축 부하:25t/22.9t

인증서:TSI 인증서

공정:조작

보증:5년

가격: 협상 가능

지불:T/T 또는 L/C

공급 능력: 1500/월

배달 기간: (레일테코에서) 약 45-60 일

일반 포장: 팔레트 (바퀴 세트, 베어링 및 축 상자 없이, 20GP 컨테이너 한 대가 12개의 바퀴 세트를 탑재할 수 있습니다)

1676mm의 바퀴 세트, monoblock 바퀴 840mm, IRS-R19/93 Part 1에 따라 25톤의 축 부하를 위해

표준:IRS-R19/93

마크: 고객의 그림과 요구 사항에 따라

주요 기술 특성:

- 폭 1676mm

- 총 축 길이는 2467 mm (+1/-1)

- 베어링 축 사이의 거리는 2000 mm

- 2개의 바퀴가 축에 압력을 가하는 거리: 1600 (+1/-1)

- 휠 세트 무게 1101 kg

- 바퀴 굴림 지름 840 mm (+3/0 mm)

- 바퀴의 바퀴 너비 127mm (+1/-1)

- 직물 두께:

- 원반과 연결되는 지점 20 mm (+2/-0)

- 선반과 연결 25 mm (+2/-0)

- 턱에 반대편에 있는 나비의 외부 지름 240 mm (+4/-0)

- 입술 쪽의 나비의 외부 지름 240 mm (+4/-0)

- 나브 길이는: 185 (+3/-0) mm

- 173 mm (+2/-0) 의 축 체내 지름

- nominal wheel pressing on the axle diameter of 200 mm - 200mm 의 축 지름에 nominal 바퀴 압력

- 총 축 길이는 2467 mm (+1/-1)

- 157 ((+0.239/+0.264) mm의 축 저널 지름

- 축 저널 길이 226 mm (+0.5/-0.5)

- 축 막장 지름 f 160 t7 (+0.174/+0.134) mm

- 막장 길이는 58mm (+1/-0)

- nominal wheel pressing on the axle diameter of 200 mm - 200mm 의 축 지름에 nominal 바퀴 압력
